1.用途
    高效智能換熱機組，是一套經過有機組合的完整的換熱設備，它可進行汽——水、水——水的熱交換，用戶只需接上管道及電源即可使用。本系列機組廣泛用于住宅、機關、學校、廠礦、醫院、賓館等場合的采暖和空調系統。
2.結構特點
出水溫度智能控制，即出水溫度按程序設定可隨室外環境溫度、標準間溫度、和時間的變化而變化，供熱質量高、節能。
計算機顯示、儲存、打印各種運行參數，包括：熱媒流量、熱媒溫度、熱媒壓力、供熱量、室外溫度、標準間溫度、供水溫度、凝結水溫度、循環水壓力等。
汽－水換熱時，設凝結水換熱段及出水溫度控制，充分利用凝結水熱量。
系統補水采用變頻控制、自動補水、穩壓。
采用高性能的螺紋管換熱器，機組體積小，占地面積少。
標準模塊化設計，可根據用戶情況，靈活選擇控制內容，減少投資。
3.選用說明
該產品適用于住宅、機關、學校、廠礦、醫院、賓館等場合的采暖和空調系統。
熱媒種類為蒸汽時，采暖系統的蒸汽工作壓力為0.3-0.9Mpa，空調系統的蒸汽工作壓力為0.2-0.9Mpa，超出此值應重新設計換熱器。
熱媒種類為熱水時，采暖系統的熱媒水工作溫度為130℃，空調系統的熱媒水工作溫度為95℃，低于此值應重新設計換熱器。
采暖系統供水溫度為70-95℃（可調），空調系統供水溫度為50-60℃（可調）。
雙循環泵系統正常為一泵工作、一泵備用；三循環泵系統正常為二泵工作、一泵備用。
應留出相對獨立的控制操作間，以安裝控制柜，控制臺型號及尺寸見樣本表5。
換熱機組出廠時不進行保溫，為節能用戶應自行保溫。
樣本性能表中的采暖面積，其建筑物單位面積熱指標是按60W/m2計算的，實際供熱面積應按實際的建筑物單位面積耗熱指標進行修正。
熱量計量時，需在熱源管路上安裝測量渦街，根據上游管道形式和變徑情況，渦街上游至少應配20-40D的直管段，下游至少應配6-10D的直管段。（D渦街通徑）
允許循環水阻（不包括換熱機組）：0.2Mpa。如大于此值，訂貨時應提出重新選擇循環水泵。
允許供熱高度為30m，如大于此值，訂貨時應提出重新選補水泵。
汽——水換熱時有A、B、C、H、D、E六種控制類型選擇，水——水換熱時有F、G、H、D、E五種控制類型選擇。
4.型號說明：
工作原理

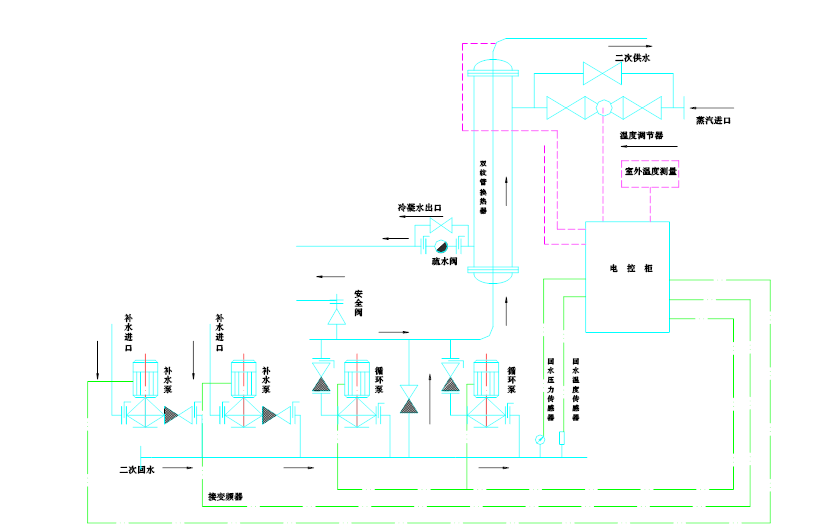

汽——水流程圖

二次網路的回水經過除污器,流入二次網路循環泵,（雙循環泵時一臺工作，一臺備用；三循環泵時二臺工作，一臺備用）；加壓后進入水——水雙紋管換熱器，與一次網的熱水進行熱交換，達到二次網供水所需的水溫后，進入二次網供水管路。當二次水系統的壓力高于額定值時，溢流閥打開，向水箱內排放膨脹水，當系統壓力降低時，電控柜變頻控制補水泵補水，自動穩壓。在水泵的進出口側增加了泄壓管，防止了因突然停泵造成水擊事故。
5.機組安裝
機組可直接水平放置在室內混凝土基礎上（高出地面100mm即可），用地腳螺栓固定。
機組放置位置一定注意接管的方向并便于操作，周?chē)�留�?00mm的操作空間。
當兩組或兩組以上機組并聯使用時，每臺機組的出水管必裝止回閥。
當機組裝在樓上時，只需核對樓板的承載能力即可。
與機組所有接管機組自身的各接口內部必須清理干凈后方可接管。
機組啟動前，必須按設計要求做一次水壓試驗。
6.機組控制柜的操作
簡述：系統控制柜主要是為采暖機組提供智能化控制，方式靈活、操作簡便，運行穩定可靠。
工作方式：
循環泵：工頻：指直接用啟動、停止按鈕進行水泵電機的人工啟動、停止。此時水泵電機全速運行，電控系統不考慮系統的壓力，需人工觀察壓力情況，適時啟、停電機。
變頻：根據壓力變送器反饋信號，變頻器調整電機的轉速，使系統的供水壓力穩定。
補水泵：工頻：指直接用啟動、停止按鈕進行水泵電機的人工啟動、停止。此時水泵電機全速運行，電控系統不考慮系統的壓力，需人工觀察壓力情況，適時啟、停電機。
變頻：根據壓力變送器反饋信號，變頻器調整電機的轉速，使系統的供水壓力穩定。
操作說明：
啟動換熱站：
合上控制柜內所有的空氣開關；
除進汽閥以外的所有閥門打開；
把補水泵打到變頻；
啟動循環泵變頻；
運行三分鐘后，打開進汽閥；
把泄壓閥打到自動；
把凝結水泵打到自動
停止換熱站：
關閉進汽閥；
停止補水泵變頻；
停止循環泵變頻；
停止泄壓閥、凝結水泵自動運行；
斷開控制柜內所有的空氣開關；
注意事項：
控制柜裝有觸摸屏，用戶可監視系統各個溫度、壓力值。
觸摸屏上設有用戶設定值，嚴禁運行人員操作。
進汽閥開度在1/3左右，不要過大。
啟動、停止換熱站要按以上步驟，嚴禁私自操作。
若補水泵、循環泵變頻運行，但水泵不運轉，即為變頻器出現故障。此時，斷開控制柜內所有開關，等待2分鐘后，合上開關。依次啟動各個設備，故障即可解除。
