分離式熱管換熱器由兩個相對獨立的部分組成，每部分可方便地安裝在需要吸熱和放熱的管道上，這樣就避免了對管道系統做大的改動。在大功率的余熱回收系統中，冷熱流體的流量很大，管道直徑大，很難彎曲和引出，應用分離型換熱器就顯得特別方便。分離式熱管換熱器也是利用工質的汽化一凝結來傳遞熱量的，只是熱管的蒸發段和冷凝段分開布置，不同處于一個整體，用蒸汽上升管與冷凝液下降管相連接，可應用于冷、熱流體相距較遠或冷、熱流體絕對不允許混合的場合。分離式熱管換熱器也分為氣一氣、氣一液、氣一汽三種形式。其工作原理如下圖所示。

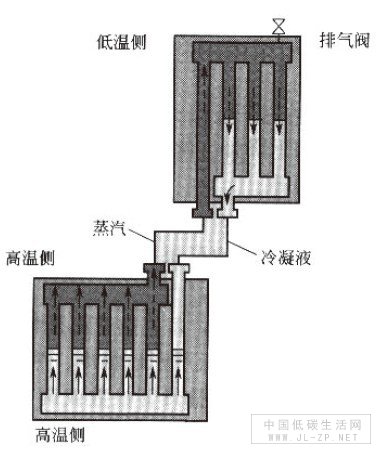

圖 分離式熱管換換熱器工作原理圖

它是由通過熱流體的換熱器、冷流體的換熱器及蒸汽上升管、冷凝液下降管組合而成的。換熱器主要由殼體和管束組成。殼體是一個鋼結構件，它分別是熱流體和冷流體的流通通道，殼體的上頂、下底、兩側均設有內保溫層。每臺殼體內均裝有若干片彼此獨立的管束。受熱段和放熱段相對應的各片管束通過蒸汽上升管和冷凝液下降管連接，構成各自獨立的封閉系統。分離式熱管換熱器的特點如下:

1、裝置的受熱段和放熱段可視現場情況分開布置，可實現遠距離傳熱，蒸發器和冷凝器可以相距幾十米，仍能正常工作。這就給工藝設計帶來了較大的靈活性，也給裝置的大型化、熱能的綜合利用以及熱能利用系統的優化創造了良好的條件。

2、工作介質的循環依靠冷凝液的位差和密度差的作用，不需要外加動力，無機械運行部件，增加了設備的可靠性，也極大減少了運營費用。

3、放熱段與受熱段彼此獨立，易于實現流體分割、密封，因而能適用于易燃易爆等危險性流體的換熱，并且也可實現一種流體與多種流體的同時換熱。

4、受熱段與放熱段管束可根據冷、熱流體的性能及工藝要求選擇不同的結構參數和材質，從而可有效地解決設備的露點腐蝕和積灰問題。

5、根據工藝要求，可以將流體順、逆流混合布置，以適應較寬的溫度范圍。

6、系統換熱元件由多片熱管管束組成，各片之間相互獨立，因此，其中一片甚至幾片損壞或失效不會影響整個系統的安全運行。

7、冷熱兩流體被完全隔離，兩流體不會發生互相泄漏和互相摻混的情況，避免了易燃易爆流體在換熱過程中可能發生的安全事故。

8、在同一個換熱器中，可以同時實現順流和逆流。高溫流體的入口管束與低溫流體的入口管束相連接，構成冷熱流體的順流換熱，而其他仍可保留逆流形式換熱。這種獨特的排列方式可以降低高溫流體入口管束的管內蒸汽溫度，使管內介質處于允許的溫度和壓力之下，也可以升高低溫流體入口管束的管內溫度，以避免溫度過低的不利影響。
