板式換熱器由于組裝靈活、熱損失小、傳熱效率高、占地面積少等優點，得到非常廣泛的應用。那么板式換熱器的結構是什么樣的?組成部分有哪些?各自的作用是什么呢?我們一塊來了解一下。

板式換熱器的結構

板式換熱器的部件

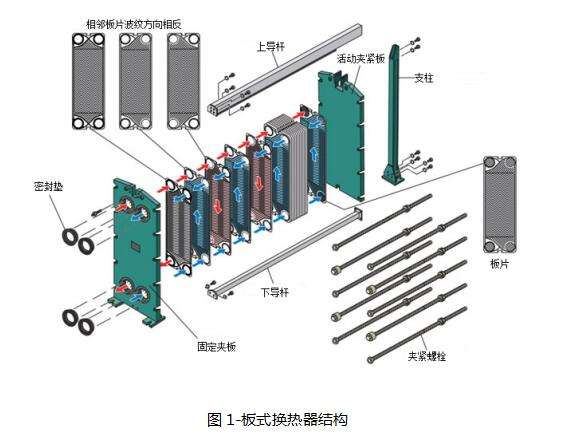

由板式換熱器結構圖可知，板式換熱器主要有板片、密封墊片、固定夾板、活動夾緊板、上下導桿、加緊螺栓等組成。

板式換熱器各部件的作用

1、板片。板片也叫做換熱板片、傳熱板片，是板式換熱器起到換熱作用的主要元件。一般板片的波紋做成人字形，按照介質的不同，傳熱板片的材質也不一樣，大多采用不銹鋼和鈦材制作而成。

2、蜜蜂墊片。密封墊片主要是在換熱板片之間起密封作用。材質有：丁腈橡膠，三元乙丙橡膠，氟橡膠等，根據不同介質采用不同橡膠。

3、上下導桿。導桿主要是支承換熱板片，使其拆卸、清洗、組裝等方便。

4、固定夾板和活動夾緊板。主要是夾緊壓住所有的傳熱板片，保證流體介質不泄漏。

5、夾緊螺栓。夾緊螺栓主要是起緊固兩端壓板的作用。夾緊螺栓一般是雙頭螺紋，預緊螺栓時，使固定板片的力矩均勻。

以上即為板式換熱器的機構、部件以及各部件的作用。如有問題可聯系山東齊信。齊信機電是集科技研發、生產制造、安裝維保為一體的高新技術企業。高性能、高性價比產品成功打入各地，高質量、高標準、高效率贏得了客戶的一致贊譽及認同，贏得了客戶的一致信賴與好評。
